Version 9.0 de MathGraph32 : la possibilité de travailler dans une figure plus grande

La version 9.0 de MathGraph32 apporte une amélioration très importante concernant les dimensions de la figure dans laquelle on travaille.

Vous pouvez par exemple créer une figure sur un PC muni d’un écran de définition standard 1920 x 1080 et utiliser toute la largeur disponible.

Vous souhaitez qu’une personne qui ouvrira votre figure puisse travailler sur la figure entière.

Pour cela, rendez-vous dans les options de la figure en cliquant sur l’icône .

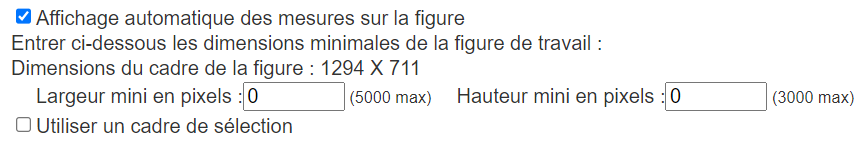

Dans cette boîte de dialogue nous voyons des lignes comme ceci :

Ici la dimension de travail pour la figure est de 1294 en largeur sur 711 en hauteur.

Vous pouvez imposer ces dimensions en les rentrant dans les champs d’édition au-dessous : largeur mini en pixels et hauteur mini en pixels.

Une fois votre figure enregistrée, quand elle sera réouverte en ligne ou sur un autre PC, si les dimensions de travail ne permettent pas d’afficher toute la figure, vous pourrez vous déplacer dans la figure au moyen d’ascenseurs horizontaux et verticaux (sur tablette vous pourrez faire glisser votre doigt sur la figure pour vous déplacer dans celle-ci).

Vous pouvez bien sûr imposer d’autres dimensions minimales à votre figure à votre gré.

Une autre façon de procéder est cocher la case Utiliser un cadre de sélection, quitter la boîte de dialogue d’options de la figure et agrandir ou réduire ce cadre de sélection puis revenir dans la boîte de dialogue d’options et utiliser les dimensions affichées du cadre de sélection.

Voici un exemple ci-dessous : on a encadré en déplaçant le cadre de sélection la partie qu’on estime indispensable pour travailler dans la figure :

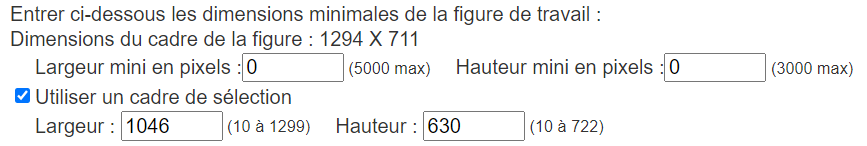

On retourne maintenant dans la boîte de dialogue d’options de la figure :

Nous voyons que les dimensions actuelles de notre cadre de sélection sont de 1046 sur 630.

En entrant 1046 et 630 dans les champs d’édition Largeur mini en pixels et hauteur mini en pixels nous serons ainsi assurés qu’une personne qui ouvrira notre figure ou qui la verra en ligne sur une page internet pourra naviguer dans toute la partie sélectionnée, si besoin au moyen d’ascenseurs.

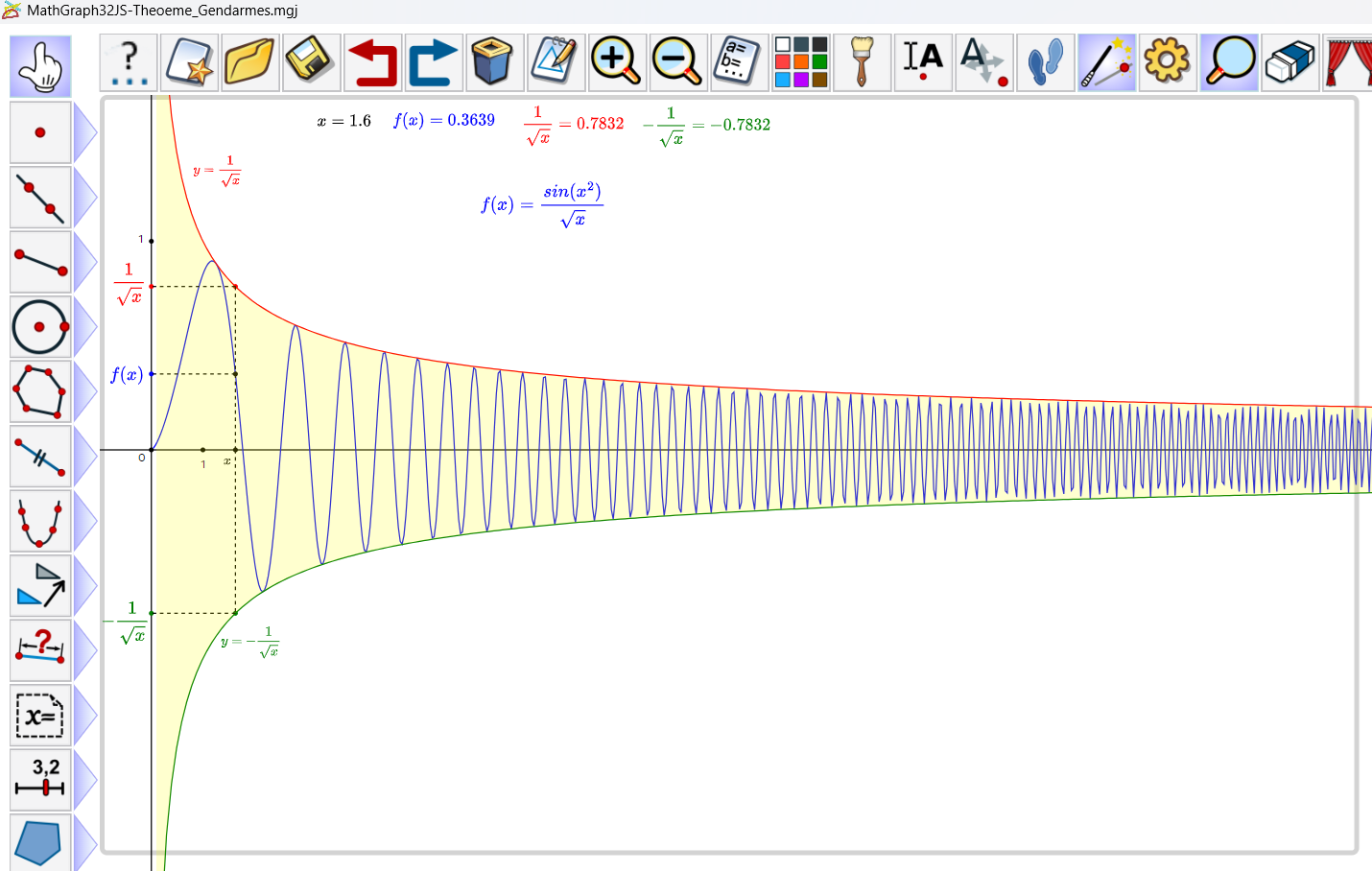

Voici ci-dessous cette figure mise en ligne avec des dimensions minimales demandées de 1800 sur 750.

Un ascenseur horizontal vous permet de naviguer dans la figure horizontalement et, quand le pointeur souris est sur la figure, la molette de la souris permet de naviguer dans la figure verticalement.

La version 9.0 apporte encore d’autres améliorations :

– Quand vous créez une nouvelle figure munie d’un repère, vous pouvez demander d’avoir des flèches au bout des axes et des étiquettes au bout des axes.

– Quatre nouveaux objets de type calcul sont maintenant disponibles : l’abscisse mini dans repère, l’abscisse maxi dans repère, l’ordonnée mini dans repère, l’ordonnée maxi dans repère. Ces calculs sont disponibles en déroulant la barre des calculs et en cliquant à sa droite sur l’outil
Par exemple si vous créer un calcul nomme absmin contenant l’abscisse mini dans un repère, ce calcul vous fournira la valeur mini de l’abscisse d’un point visible sur l’axe des abscisses.

Voici ci-dessous une figure d’exemple où sont affichées de façon dynamique les abscisses et ordonnées mini et maxi sur la figure. Vous pouvez capturer l’origine O pour voir ces valeurs se réactualiser de façon dynamique.

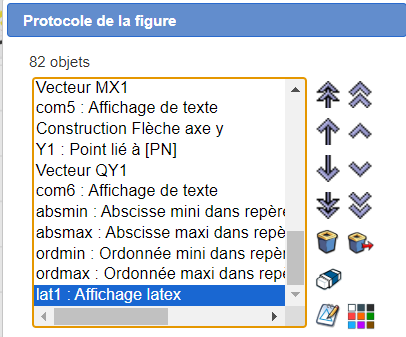

– Dernière amélioration apportée par la version 9.0 : on peut modifier la couleur ou le style de trait d’un objet en utilisant l’outil protocole .
Dans l’exemple ci-dessous, si on clique sur l’icône , l’objet sélectionné (un affichage LaTeX) prendra la couleur active.

Téléchargement sur cette page : Téléchargement de MathGraph32 version 9.0

Vous pouvez l’utiliser en ligne sur cette page : Démo MathGraph32.
