L’exportation en LaTeX Tikz avec MathGraph32

publication Saturday 5 April 2014.


Depuis la version 4.9.0, MathGraph32 permet d’exporter le code LaTeX Tickz de la figure pour l’incorporer dans un document LaTeX.

La figure est alors incorporée dans le document sous forme vectorielle (et non sous forme d’image).
Une seule restriction pour le moment : les éventuelles images contenues dans la figure ne sont pas prises en compte.

Il est bien sûr nécessaire d’avoir installé un compilateur LaTeX et le package Tikz.

Téléchargement sur cette page.

Deux possibilités pour exporter le code LaTeX Tikz :

- Utiliser le menu Fichier- Exporter code LaTeX Tikz
- Utiliser le menu Edition - Copier code LaTeX Tikz.

Exportation via le le menu Fichier- Exporter code LaTeX Tikz

C’est le moyen le plus polyvalent.

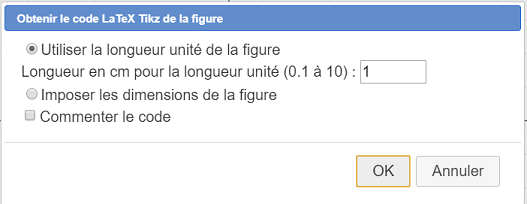

Une boîte de dialogue s’ouvre comme ci-dessous :

Initialement, le champ contenant le code est vide.

Un coefficient d’agrandissement-réduction peut être spécifié.

Si la figure comporte une longueur unité, cette unité est exportée pour 1 cm (multiplié par le coefficient d’agrandissement-réduction).

Sinon, un cm sur votre écran sera approximativement exporté comme 1 cm sur la figure.

En cliquant sur le bouton Générer le code le code LaTeX apparaît dans le champ d’édition.

- Si vous cliquez sur le bouton Copier code complet, plusieurs possibilités :

— Vous avez sélectionné une partie du code : c’est cette partie qui est sélectionnée.
— Vous n’avez rien sélectionné et vous avez éventuellement modifié le code généré : c’est tout le champ d’édition qui est copié dans le presse-papier.
— La fenêtre du champ d’édition est vide : c’est tout le code d’un document contenant la figure qui est copié.

- Si vous cliquez sur le bouton Copier code figure c’est le code décrivant la figure qui est copié, sans les en-têtes de début et de fin de document (le contenu de l’éditeur n’est pas utilisé).

Exportation via le le menu Edition- Copier code LaTeX Tikz

C’est tout le code d’un document contenant la figure qui est copié dans le presse-papier (en-têtes comprises).
